I risultati di TrainsRunner
I seguenti risultati sono forniti in formato tabellare e grafico per ciascuna simulazione:
- corrente, tensione e potenza delle sottostazioni in funzione del tempo,
- corrente negli alimentatori di sottostazione in funzione del tempo,

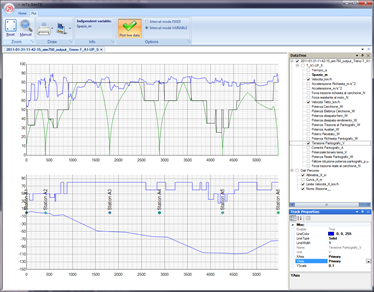

- velocità, accelerazione, forza di trazione e frenatura, corrente, tensione e potenza di linea, potenziale di binario dei treni in funzione dello spazio percorso e del tempo,
- inviluppo dei valori minimi e massimi della tensione di linea e del potenziale di binario in funzione della posizione di ciascun binario/linea
- potenziale minimo e massimo rispetto alla posizione di linea,

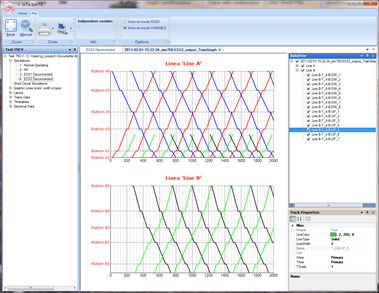

- orario grafico.
I dati seguenti sono forniti in formato tabellare per ciascun treno:
- spazio percorso e velocità commerciale,
- consumi energetici specifici (kWh, kWh / km, kWh / km / t),
- tempo di percorrenza, velocità media e consumi energetici tra le fermate,
- tensione minima e massima al pantografo e relativa posizione,
- potenziale Massimo di binario verso terra e relativa posizione.
I dati seguenti sono forniti in maniera tabellare per ciascuna sottostazione:
- valori medi, minimi e massimi della tensione in ciascun nodo elettrico,
- valori medi, RMS e massimi della corrente di sottostazione,
- valori medi, RMS e massimi della corrente della potenza di sottostazione (erogata e rigenerata),
- valori medi, RMS e massimi della corrente in ciascun sezionatore/interruttore, ramo elettrico ed alimentatore.
I dati seguenti sono forniti in maniera tabellare per l’intero Sistema di alimentazione:
- consumi energetici specifici (kWh, kWh/km, kWh/km/t),
- Regenerability e Receptivity del sistema,
- rapporto dettagliato sui consumi energetici e sulle perdite sia a livello di sistema che a livello di singolo apparato e conduttore,
- distribuzione delle tensioni al pantografo e del potenziale di binario lungo linea
- valori medi, minimi e massimi della tensione in ciascun nodo elettrico,
- valori medi, RMS e massimi della corrente nei rami e interruttori/sezionatori di rete.
